1概述
塑料擠出成型是用加熱的方法使塑料成為流動狀態，然后在一定壓力的作用下．使它通過塑模，經定型后制得連續的成品。

擠出法加工的塑料制品種類很多，如管材、薄膜、棒材、板材、電纜敷層、單絲以及異形截面型材等。

擠出機還可以對塑料進行混合、塑化 、脫水、造粒和喂料等準備工序或半成品加工。因此，擠出成型已成為較普通的塑料成型加工方法之一。
用擠出法生產的塑料制品大多使用熱塑性塑料，也有使用熱固性塑料的。如聚氯乙烯、聚乙烯、聚丙烯、尼龍、ABS、聚碳酸酯、聚砜、聚甲醛、氯化聚醚等熱塑性塑料以及酚醛、脲醛等熱固性塑料。
擠出成型具有效率高、投資少、制造簡便，可以連續化生產，占地面積少，環境清潔等優點。通過擠出成型生產的塑料制品得到了廣泛的應用，其產量占塑料制品總量的二分之一以上。因此，擠出成型在塑料加工工業中占有很重要的地位。
1.1擠出成型機頭典型結構分析
機頭是擠出成型模具的主要部件，它有下述四種作用。
(1)物料由螺旋運動變?yōu)橹本€運動；
(2)產生必要的成型壓力，保證制品密實；
(3)使物料通過機頭得到進一步塑化；
(4)通過機頭成型所需要的斷面形狀的制品。

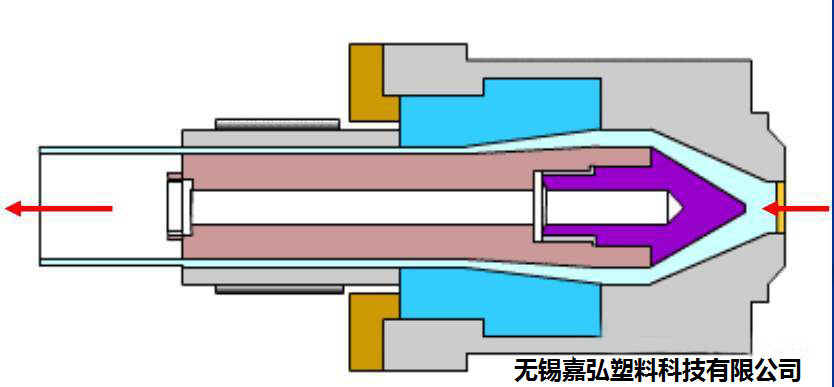

現以管材擠出機頭為例，分析一下機頭的組成與結構，見圖所示。

1．口模和芯棒
口模成型制品的外表面，芯棒成型制品的內表面，故口模和芯棒的定型部分決定制品橫截面形狀和尺寸。

2．多孔板（過濾板、柵板）
如圖所示，多孔板的作用是 將物料由螺螺旋運動變?yōu)橹本€運動，同時還能阻止未塑化的塑料和機械雜質進入機頭口此外，多孔板還能形成一定的機頭壓力，使制品更加密實。

3．分流器和分流器支架
分流器又叫魚雷頭。塑料通過分流器變成薄環狀，便于進一步加熱和塑化。大型擠出機的分流器內部還裝有加熱裝置。
分流器支架主要用來支撐分流器和芯棒，同時也使料流分束以加強攪拌作用。小型機頭的分流器支架可與分流器設計成整體。

4．調節螺釘
用來調節口模與芯棒之問的間隙，保證制品壁厚均勻。

5．機頭體
用來組裝機頭各零件及擠出機連接。

6．定徑套
使制品通過定徑套獲得良好的表面粗糙度，正確的尺寸和幾何形狀。
7．堵塞
防止壓縮空氣泄漏，保證管內一定的壓力

1.2擠出成型機頭分類及其設計原則
1．分類
由于擠出制品的形狀和要求不同，因此要有相應的機頭滿足制品的要求，機頭種類很多，大致
可按以下三種特征來進行分類：
(l)按機頭用途分類
可分為擠管機頭、吹管機頭、擠板機頭等；

(2)按制品出品方向分類
可分為直向機頭和橫向機頭，前者機頭內料流方向一與擠出機螺桿軸向一致，如硬管機頭；后者機頭內料流方向與擠出螺桿軸向成某一角度，如電纜機頭。

3)按機頭內壓力大小分類
可分為:
低壓機頭（料流壓力<40公斤／厘米2）、
中壓機頭（料流壓力為40-100公斤／厘米2
高壓機頭（料流壓力>100公斤／厘米2）。
2．設計原則
(l)流道呈流線型
為使物料能沿著機頭的流道充滿并均勻地被擠出，同時避免物料發生過熱分解，機頭內流道應呈流線型，不能急劇地擴大或縮小，更不能有死角和停滯區，流道應加工得十分光滑，表面粗糙度應在Ra 0.4um以下。

(2)足夠的壓縮比
為使制品密實和消除因分流器支架造成的結合縫，根據制品和塑料種類不同，應設計足夠的壓縮比。
壓縮比：是指模具體內熔料流道空腔中，進料端較大截面積與口模處環形空腔截面積之比。壓縮比一般取4 ~10，如果熔料粘度較高，取壓縮比在2.5~6

(3)正確的斷面形狀
機頭的成型部分的設計應保證物料擠出后具有規定的斷面形狀，由于塑料的物理性能和壓力、溫度等因素的影響，機頭的成型部分的斷面形狀并非就是制品的相應的斷面形狀，二者有相當?shù)牟町悾O(shè)計時應考慮此因素，使成型部分有合理的斷面形狀。由于制品斷面形狀的變化與成型時間有關，因此控制必要的成型長度是一個有效的方法。
(4)結構緊湊
在滿足強度條件下，機頭結構應緊湊，其形狀應盡量做得規則而對稱，使傳熱均勻，裝卸方便和不漏料。
(5)選材要合理
由于機頭磨損較大，有的塑料又有較強的腐蝕性，所以機頭材料應選擇耐磨、硬度較高的碳鋼或合金鋼，有的甚至要鍍鉻，以提高機頭耐腐蝕性。
此外，機頭的結構尺寸還和制品的形狀、加熱方法、螺桿形狀、擠出速度等因素有關。設計者應根據具體情況靈活應用上述原則。
常見的管材擠出機頭結構形式有以下三種：
(1)直管式機頭 圖示為直管式機頭。其結構
簡單，具有分流器支架，芯模加熱困難，定型長度較長：適用于PVC、PA、PC、PE、PP等塑
料的薄壁小口徑的管材擠出。是擠出成型塑料
管材應用較廣泛的一種模具結構

(2)彎管式機頭
右圖為彎管式機頭，其結構特點是內部不設分流器支架，熔體在機頭中包圍芯棒流動成型，因此只產生一條分流痕跡。這種機頭較突出的優點是：擠出機機筒容
易接近芯棒上端，芯棒容易被加熱；與它配合的冷卻裝置可以同時對管材的內外徑進行冷卻定型，所以定型精度較高：流動阻力較小，料流穩定，出料均勻，生產率高，產品質量好。但結構復雜，制造困難，生產占地面積較大。

應用 ：醫用管材內徑定型PVC管成型模具
內徑定型管材擠出成型模具結構，多在成型醫用管材中應用。此種塑料管多是透明，內、外壁光滑的小直徑管。模具結構不同于通用塑料成型模具之處，是設有內徑冷卻定型裝置。生產時、內徑冷卻定型裝置在管坯內通過，為擠出模具的管坯冷卻降溫定型；內徑冷卻定型裝置的外圓直徑與管的內孔直徑尺寸相符（或略大些），內有冷卻水通過。
(3)旁側式機頭
圖示為旁側式機頭。綜合了直向式和橫向式的優點。物料經改變方向消除了橫向機頭一次變向所造成的不均勻現象。占地面積小。

結構復雜，沒有分流器支架，芯模可以加熱，定型長度也不長。大小口徑管材均適用。擠出阻力大
